大傾角輸送帶

發布時間：2022-10-28 所屬分類：產品展廳>>大傾角輸送帶產品品牌：保定八達物流：可自選起批量：1平米起批是否現貨：是材質：橡膠適用領域：冶金、電力、煤炭、化工、糧食、港口、碼頭、機械等領域都有使用。

大傾角輸送帶產品介紹

大傾角擋邊輸送帶

波狀擋邊輸送帶被廣泛應用于港口、冶金、礦山、電力、煤炭、鑄造、建材、糧食、化工等領域物料的輸送。能使各種散裝物料以0-90度做任意傾角連續輸送，具有輸送傾角大、使用范圍廣、占地面積小、無轉折點、減少土建投資、維護費用低、輸送量大等特點，解決了普通輸送帶或花紋輸送帶所不能達到的輸送角度。波狀擋邊輸送帶可根據要求設計成一套完整輸送系統，避免了間斷輸送和復雜輸送的提升系統的繁復性。

波狀擋邊輸送帶可沿水平、傾斜、垂直和變角方向輸送散裝物料，從煤、礦石、沙子到化肥和糧食等。物料粒度不限，可從很小的粒度到400mm的大粒度，輸送量可從1立方米到6000立方米/小時。

波狀擋邊輸送帶要求具有一定的抗拉強度和耐磨性。其中對留有空邊的波狀擋邊輸送帶，為了適應角度改向的要求，膠帶的縱向要求有柔軟性，橫向則要求一定的剛性。公司生產的波狀擋邊輸送帶采用特殊結構的橫向剛性基帶，解決了大規格輸送帶在回程過程坍塌帶現象。基帶的寬度規格，與普通膠帶相符。符合國際標準規定。

大傾角裙邊輸送帶

裙邊采用新的設計理念和生產工工藝:

裙邊的設計保證了其具有較大的曲撓性和耐疲勞性、在物料提升和皮帶回轉過程中具有良好的垂直穩定性。這種設計保證了擋邊帶在小半徑滾筒上平穩轉向。另一個主要的設計點是在裙邊粘接的時候，裙邊的兩側可以同時受壓，這就大大提高了粘接能力，確保了帶子的使用壽命。裙邊內部所夾帆布采用斜切類型，這樣既可以有效防止裙邊撕裂也有利于裙邊曲撓。

裙邊使用的膠料能確保裙邊具有高拉伸強度和高耐磨性的同時也具有大限度的曲撓性。專門設計和建造的內部動態擋邊試驗機，可以檢測裙邊的設計和新研制膠料是否能完美結合并且提高耐用度。

主要膠料類型

普通耐磨級別

中度耐油級別

耐熱150℃級別

耐熱180℃級別

阻燃級

其他級別如有需要請與我們聯系。

類型	H （mm）	BW （mm）	TW （mm）	P （mm）	重量（kg/m）	小滾筒直徑
S	40	30	20	25	0.58	125
	60	50	45	40	1.55	160
	80	50	45	40	1.82	200
	100	50	45	40	2.20	250
	120	50	45	40	2.65	315
MDSF	120	75	70	63.2	3.20	315
	160	75	70	63.2	4.76	400
	200	75	70	63.2	6.45	500
	240	75	70	63.2	7.50	630
	250	75	70	63.2	6.37	630
	280	75	70	63.2	8.90	800
	300	75	70	63.2	9.33	800
HHDF	300	100	90	83	12.10	800
HHDF	400	100	90	83	18.72	1000

*裙邊夾布：

裙邊高度大于等于120mm時，裙邊默認夾布，其他小規格的裙邊，也可以按照需求夾布。

*小滾筒直徑:

以上的滾筒直徑僅限于普通級別和標準的覆蓋膠厚。當特殊級別的覆蓋膠和強力不同時，有可能需要更大的滾筒直徑，具體規格請咨詢。

隔板系列

隔板的設計保證了其具有較佳的性能。C型和TC型的隔板設計可以提供大的輸送量，并且具有很好的自潔性能。隔板的生產采用模壓工藝，配合專門研制的膠料生產出的隔板挺度大、抗沖擊性強，即使在隔板承載較高密度物料也不易變形。隔板獨特的膠料配方設計挺性大、也增強了隔板的耐沖擊性，從而防止隔板因長期受力而變形。

當輸送角度小于40度時，隔板一般選用T型；輸送角度大于40度時，隔板一般選用C型，TC型或者TCS型。隔板間距的微調需要考慮與裙邊波峰的對應，加之與不同型號隔板配套的邊部螺栓緊固裝置，可以防止物料從裙邊隔板連接的縫隙中漏出和卸料時造成堆積死角。

隔板系列	隔板高 (mm)	隔板底寬 (mm)	重量 (Kg/m)	小滾筒直徑 (mm)
C	55	75	1.60	125
	75	90	1.90	150
	90	110	2.50	250
	110	110	2.60	315
T	40	70	0.78	125
	55	80	1.50	125
	75	100	1.65	150
	90	110	2.50	250
	110	105	2.63	315
	140	110	3.50	400
	180	110	4.70	500
TC	75	85	2.10	150
	90	110	2.95	250
	110	110	3.68	315
	140	150	5.94	400
	180	148	7.20	500
	230	157	9.30	630
	280	160	13.45	800
TCS	230	105	9.55	630
	280	105	15.40	800
	360	200	22.80	1000
	470	200	23.30	1250

*隔板夾布：隔板在110mm及以上高度時，默認夾布，其他小規格隔板也可按照要求夾布。

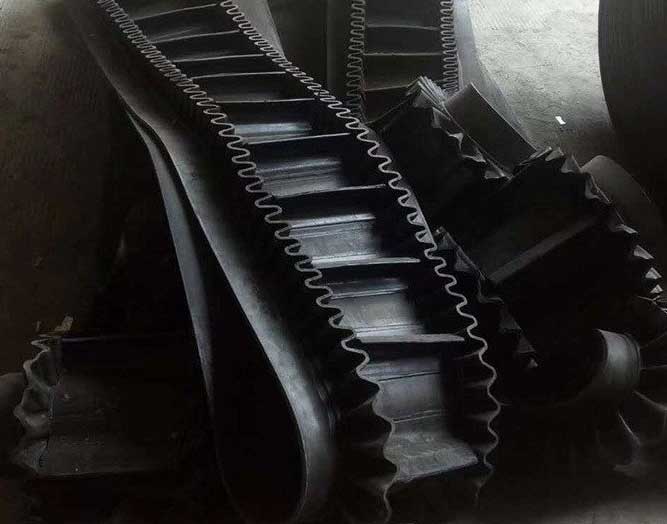

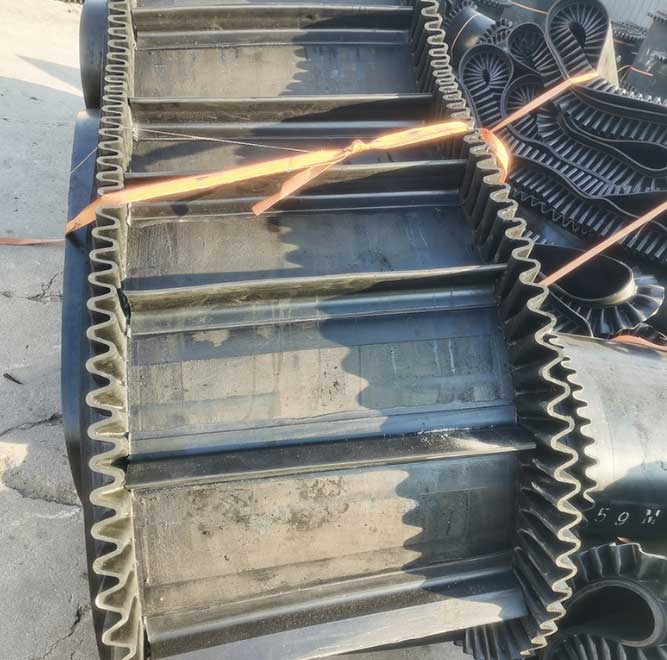

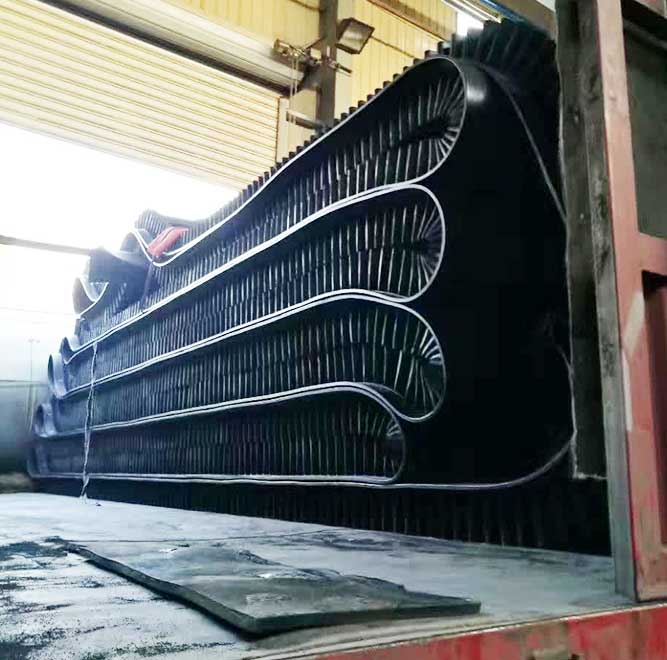

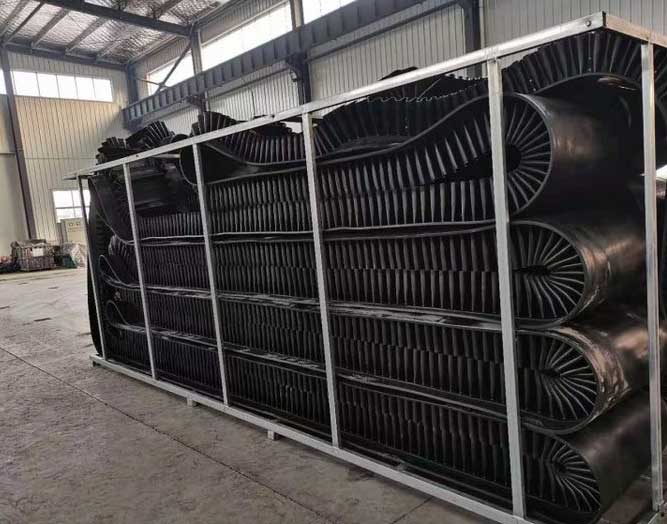

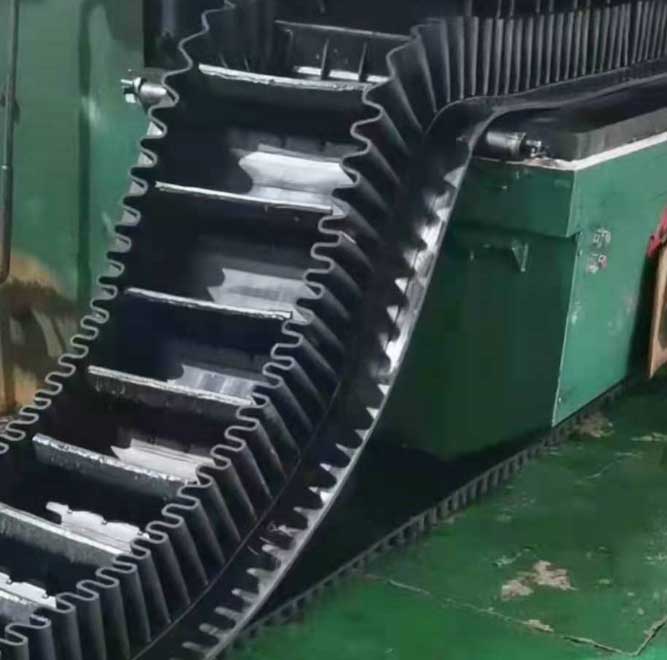

產品圖片

皮帶寬帶500mm

皮帶寬帶650mm

皮帶寬帶800mm

大傾角輸送帶寬度1000mm

大傾角輸送帶1400mm
